OpenStack命令创建云主机上传镜像创建网络实例类型及常用命令等

参考

https://www.cnblogs.com/hoyeong/p/16225963.html

前言

简单创建云主机实例只需要上传一个测试镜像、创建一张外网卡、创建一个实例类型、修改安全组规则即可

一. 上传镜像

  • 常规上传镜像方式

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    # openstack上传raw镜像命令
    # 将镜像传到计算节点
    centos8.3.raw
    centos8.4.raw
    ubuntu20.04.raw
    ubuntu22.04.raw
    scp -rp ubuntu22.04.raw root@ceph1:/root/zxw
    scp -rp ubuntu20.04.raw root@ceph1:/root/zxw
    scp -rp centos*.raw  root@ceph1:/root/zxw

    # 刷新环境
    source /etc/kolla/admin-openrc.sh

    # 普通方式上传镜像 （在其他显示）
    openstack image create --disk-format raw --container-format bare --public --property os_type=linux  --property hw_qemu_guest_agent=yes --property hw_scsi_model=virtio-scsi --property hw_disk_bus=scsi --property hw_qemu_guest_agent=yes --property os_require_quiesce=yes --file /root/zxw/ubuntu22.04.raw  ubuntu22.04-zxw.raw

    # 指定tag的方式上传linux镜像（在对应tag下显示）
    openstack image create --disk-format raw --container-format bare --public --min-disk 10 --min-ram 512 --property os_type=linux --property hw_qemu_guest_agent=yes --property hw_scsi_model=virtio-scsi --property hw_disk_bus=scsi --property os_require_quiesce=yes --property os_distro=ubuntu --property os_version=20.04   --file /opt/openstack_mirror/ubuntu20.04.raw ubuntu20.04.raw

    # 指定tag的方式上传windows镜像（在对应tag下显示）
    openstack image create --disk-format qcow2 --public --property hw_qemu_guest_agent=yes --property os_distro=windows --property os_version=2012 --property os_admin_user=Administrator --file  windows_server_2016_x64.qcow2 windows_server_2016_x64.qcow2

    openstack image create --disk-format qcow2 --public --min-disk 20 --min-ram 1024 --property hw_qemu_guest_agent=yes --property os_distro=windows --property os_version=2016 --property os_admin_user=Administrator --file /opt/openstack_mirror/windows2016.qcow2 windows2016.qcow2

    # 优化空格如下
    openstack image create --disk-format qcow2 --public --min-disk 20 --min-ram 1024 --property hw_qemu_guest_agent=yes --property os_distro=windows --property os_version=2016 --property os_admin_user=Administrator --file /opt/openstack_mirror/windows2016.qcow2 windows2016.qcow2

    # uploading centos7.9.raw
    running command: openstack image create --disk-format raw --container-format bare --public --min-disk 10 --min-ram 512 --property os_type=linux --property hw_qemu_guest_agent=yes --property hw_scsi_model=virtio-scsi --property hw_disk_bus=scsi --property os_require_quiesce=yes --property os_distro=centos --property os_version=7.9 --property os_admin_user=root        --file /opt/openstack_mirror/centos7.9.raw centos7.9.raw

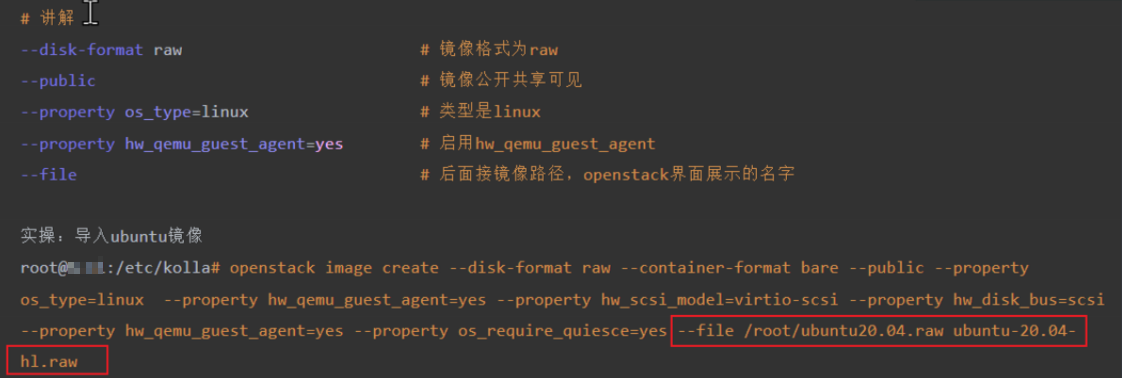

    image-20231214190818274

  • 上传cirros镜像（本文是有此镜像）

    1
    2
    3
    4
    5
    6
    # 上传cirros镜像
    openstack image create "cirros-0.4.0-x86_64" --file cirros-0.4.0-x86_64-disk.img --disk-format qcow2 --container-format bare --public
    # 查看镜像
    openstack image list
    # 删除镜像
    openstack image delete my-image

    image-20231214191125709

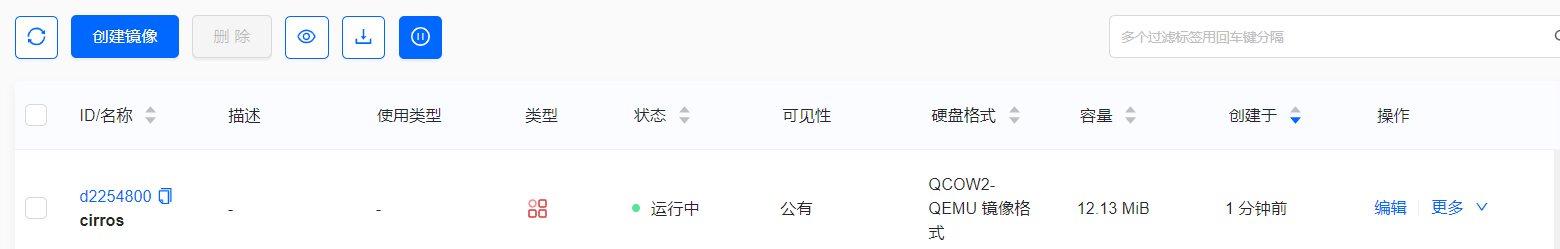

    image-20231214191205415

二. 环境准备

  • 创建一个名为test0的实例类型

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21

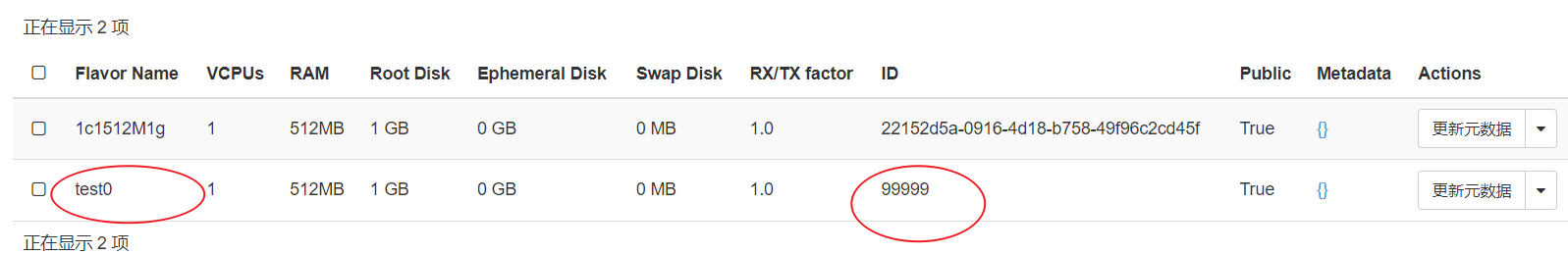

    # 创建一个名为test0的实例
    openstack flavor create --disk 1 --ram 512 --vcpu 1 --id 99999 test0
    //返回
    +----------------------------+-------+
    | Field                      | Value |
    +----------------------------+-------+
    | OS-FLV-DISABLED:disabled   | False |
    | OS-FLV-EXT-DATA:ephemeral  | 0     |
    | description                | None  |
    | disk                       | 1     |
    | id                         | 99999 |
    | name                       | test0 |
    | os-flavor-access:is_public | True  |
    | properties                 |       |
    | ram                        | 512   |
    | rxtx_factor                | 1.0   |
    | swap                       |       |
    | vcpus                      | 1     |
    +----------------------------+-------+
    # 删除实例类型
    openstack flavor delete 99999

    image-20231214191527211

  • 创建外网网卡

    注：若使用 虚拟机 搭建，外部网络类型请选择Flat；若使用 服务器 搭建，外部网络类型请选择VLAN；注意不要重复执行命令，二选一执行。

    1
    2
    3
    4
    5
    6
    7
    8
    # 网络类型选择vlan
    openstack network create --provider-network-type vlan --provider-physical-network provider ext-net --provider-segment 200

    # 虚拟机指定为并指定物理网络为physnet1(本机使用)
    openstack network create --provider-network-type flat --provider-physical-network physnet1 ext-net

    # 删除此网络
    openstack network delete ext-net

    参数

    image-20231214193223202

    效果

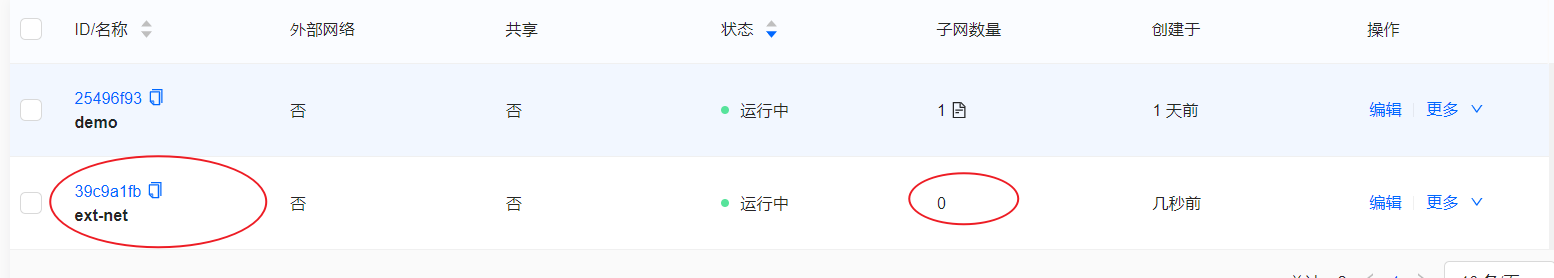

    image-20231214193510941

  • 创建子网

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    # 查看子网
    openstack subnet list
    # 创建子网
    openstack subnet create  --network ext-net  --allocation-pool start=10.60.3.10,end=10.60.3.200 --gateway 10.60.3.1 --subnet-range 10.60.3.0/24  ext-subnet
    // 返回
    +----------------------+--------------------------------------+
    | Field                | Value                                |
    +----------------------+--------------------------------------+
    | allocation_pools     | 10.60.3.10-10.60.3.200               |
    | cidr                 | 10.60.3.0/24                         |
    | created_at           | 2023-12-14T11:36:45Z                 |
    | description          |                                      |
    | dns_nameservers      |                                      |
    | dns_publish_fixed_ip | None                                 |
    | enable_dhcp          | True                                 |
    | gateway_ip           | 10.60.3.1                            |
    | host_routes          |                                      |
    | id                   | 4bc1726a-c9de-4b3d-a1a8-aff08165bcd0 |
    | ip_version           | 4                                    |
    | ipv6_address_mode    | None                                 |
    | ipv6_ra_mode         | None                                 |
    | name                 | ext-subnet                           |
    | network_id           | 39c9a1fb-748f-4b62-b0b3-8f6a03d43dd1 |
    | project_id           | 19f9e05ce593402abb16b57b4fead48b     |
    | revision_number      | 0                                    |
    | segment_id           | None                                 |
    | service_types        |                                      |
    | subnetpool_id        | None                                 |
    | tags                 |                                      |
    | updated_at           | 2023-12-14T11:36:45Z                 |
    +----------------------+--------------------------------------+

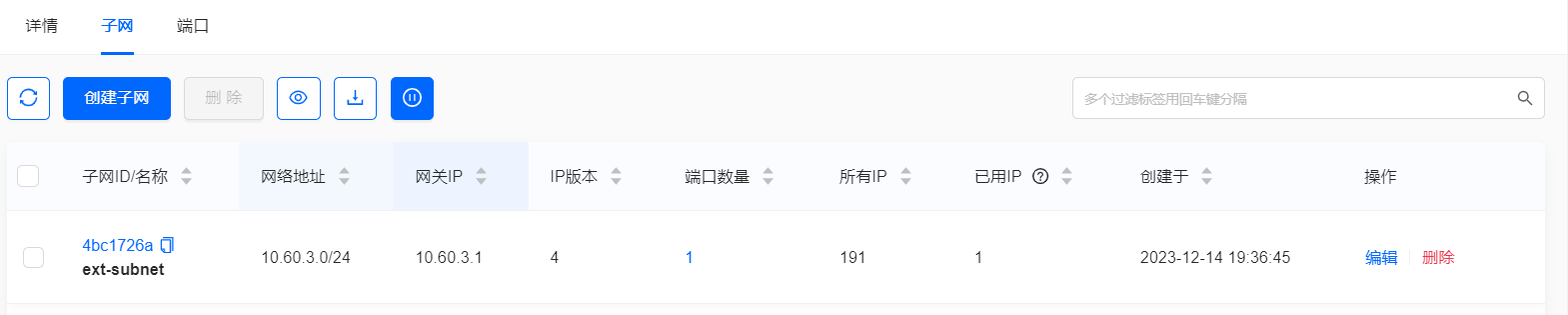

    image-20231214193807992

  • 创建网络使用如下即可（本文档需要使用 >> physnet1类型网络）

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    36
    37
    38
    39
    40
    41
    42
    43
    44
    45
    46
    # 在控制节点执行以下操作进行验证。
    source /etc/keystone/admin-openrc.sh
    # 列出成功启动的 Neutron 代理
    openstack network agent list
    +--------------------------------------+--------------------+------------+-------------------+-------+-------+---------------------------+
    | ID | Agent Type | Host | Availability Zone | Alive | State | Binary |
    +--------------------------------------+--------------------+------------+-------------------+-------+-------+---------------------------+
    | 1334a7b0-5436-4041-bc36-95f194a140f0 | Linux bridge agent | compute01 | None | :-) | UP | neutron-linuxbridge-agent |
    | 5667c78a-19dd-40b1-a2df-5f361e5a04c4 | Linux bridge agent | compute02 | None | :-) | UP | neutron-linuxbridge-agent |
    | d314afcc-2604-4b56-a4eb-4b9076de017f | DHCP agent | controller | nova | :-) | UP | neutron-dhcp-agent |
    | d93948d3-3e1b-488f-9e58-5c8d53e626a1 | Linux bridge agent | controller | None | :-) | UP | neutron-linuxbridge-agent |
    | f7927a9f-da78-4a38-8f59-9e78382dd26c | Metadata agent | controller | None | :-) | UP | neutron-metadata-agent |
    +--------------------------------------+--------------------+------------+-------------------+-------+-------+---------------------------+
    /*
    说明：上面 agent list 中没有 L3 agent，说明 neutron-l3-agent.service 没有启动
    */
    # 创建一个 Flat 网络
    openstack network create --share --external --provider-network-type flat public --provider-physical-network provider
    说明：在 linuxbridge_agent.ini 文件中的 physical_interface_mappings = provider:ens33，所以当前创建的 flat 类型的物理网络
    --provider-physical-network 要指定为 provider 本文档需要使用 >> physnet1
    # 创建子网在类型为 Flat 名称为 public 网络下创建子网
    openstack subnet create --network public \
    --allocation-pool start=192.168.59.100,end=192.168.59.240 \
    --dns-nameserver 223.5.5.5 \
    --gateway 192.168.59.2 \
    --subnet-range 192.168.59.0/24 subnet_192.168.59
    # 创建网络接口
    openstack port create --network public --fixed-ip subnet=subnet_192.168.59 ip-address=192.168.59.110
    # 查看网络
    openstack network list
    # 查看子网
    openstack subnet list
    # 查看网络接口
    openstack port list
    # 删除网络
    openstack port delete ip-address=192.168.59.110
    openstack subnet delete subnet_192.168.59
    openstack network delete public
    # 说明：删除网络前，要先后顺序删除，即先要删除子网下的网络接口-->删除子网-->删除网络
    openstack network create --share --external --provider-network-type flat public --provider-physical-network provider
    # 创建内网网络
    openstack subnet create --network public \
    --allocation-pool start=192.168.59.100,end=192.168.59.240 \
    --dns-nameserver 223.5.5.5 \
    --gateway 192.168.59.2 \
    --subnet-range 192.168.59.0/24 subnet_192.168.59

  • 效果

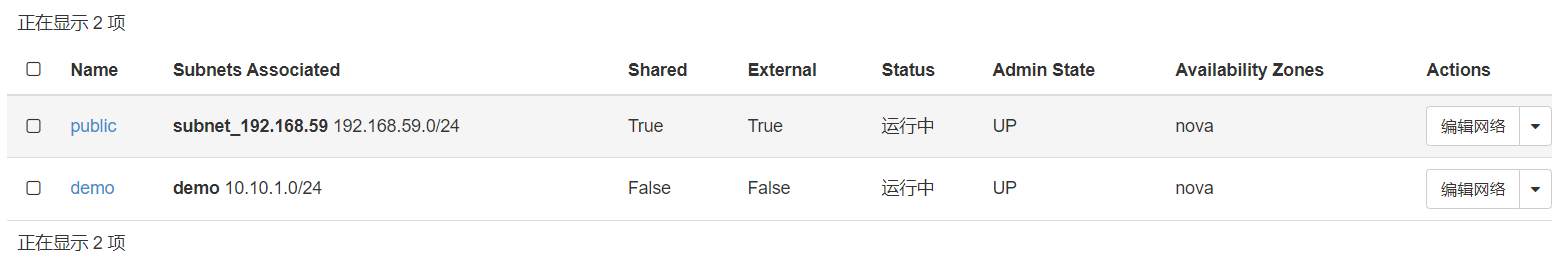

    image-20231214203455541

  • 修改安全组规则

    添加所有的udp、icmp、tcp的出入口 >> 后面为安全组ID
    查看安全组id

    openstack security group list

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    # 创建安全组
    openstack security group create my-security-group --description "My-Security-Group"
    # 查看安全组id
    openstack security group list
    //返回
    +--------------------------------------+-------------------+------------------------+----------------------------------+------+
    | ID                                   | Name              | Description            | Project                          | Tags |
    +--------------------------------------+-------------------+------------------------+----------------------------------+------+
    | 89a9d87c-03ae-4315-854f-a1c817a2979d | default           | Default security group | 19f9e05ce593402abb16b57b4fead48b | []   |
    | 95e1dc64-4b62-4a87-af57-440e9a80375a | my-security-group | My-Security-Group      | 19f9e05ce593402abb16b57b4fead48b | []   |
    +--------------------------------------+-------------------+------------------------+----------------------------------+------+
    # 添加所有icmp规则入口
    openstack security group rule create --protocol icmp --ingress 89a9d87c-03ae-4315-854f-a1c817a2979d
    # 添加所有icmp规则出口
    openstack security group rule create --protocol icmp --egress  89a9d87c-03ae-4315-854f-a1c817a2979d
    # 添加所有udp规则入口
    openstack security group rule create --protocol udp --ingress  89a9d87c-03ae-4315-854f-a1c817a2979d
    # 添加所有udp规则出口
    openstack security group rule create --protocol udp --egress  89a9d87c-03ae-4315-854f-a1c817a2979d
    # 添加所有tcp规则入口
    openstack security group rule create --protocol tcp --ingress 89a9d87c-03ae-4315-854f-a1c817a2979d
    # 添加所有tcp规则出口
    openstack security group rule create --protocol tcp --egress  89a9d87c-03ae-4315-854f-a1c817a2979d
    # 放通入方向22端口
    openstack security group rule create --ingress --protocol tcp --dst-port 22:22 89a9d87c-03ae-4315-854f-a1c817a2979d
    # 放通10.0.0.30入方向80端口
    openstack security group rule create --ingress --protocol tcp --dst-port 80:80 --remote-ip 10.0.0.30/32 89a9d87c-03ae-4315-854f-a1c817a2979d
    # 查看安全组规则
    openstack security group rule list 89a9d87c-03ae-4315-854f-a1c817a2979d

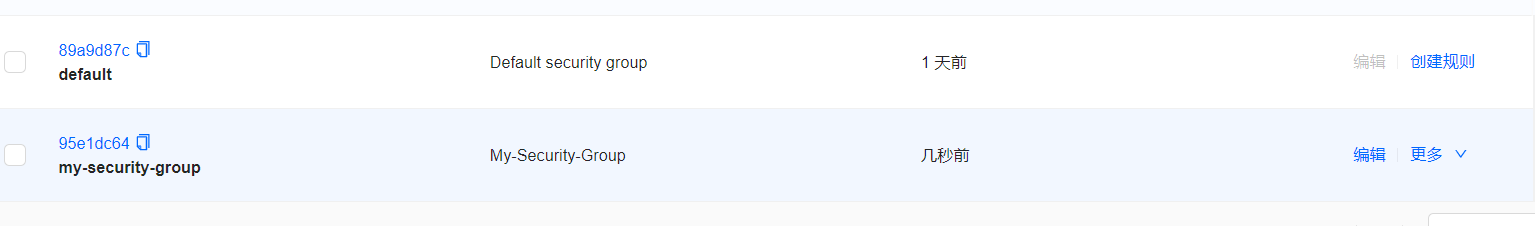

    image-20231214194054088

    image-20231214194646879

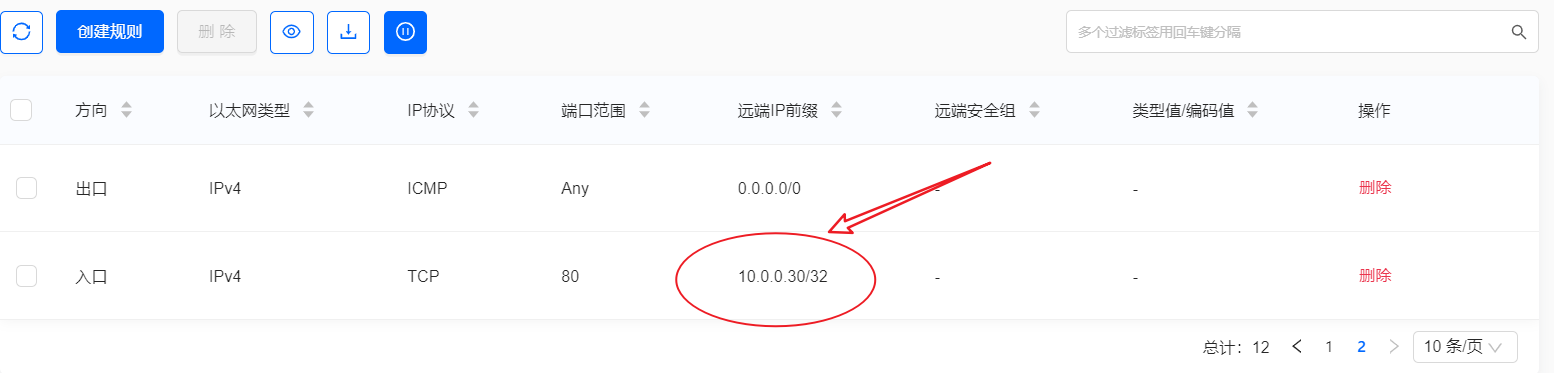

    image-20231214195138045

三. 创建云主机实例

  • 创建云主机实例

    1
    2
    # 创建云主机实例
    openstack server create --image cirros --flavor test1 --network demo  --security-group 89a9d87c-03ae-4315-854f-a1c817a2979d test

    查看并测试

    1
    2
    3
    4
    # 查看实例
    openstack server list
    # 检测连通性
    ping 192.168.59.100

四. cinder常用命令

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
# 创建存储卷
openstack volume create --size 1 volume01
说明：创建一个卷名为 volume01 大小为 1GB 的卷
# 查看存储卷列表
openstack volume list
# 为存储卷创建快照
openstack volume snapshot create --volume volume01 snap-volume01
说明：为卷 volume01 创建一个名为 snap-volume01 的快照
# 查看快照列表
openstack volume snapshot list
# 挂载卷到实例
nova volume-attach vm01 ead55f47-a0f3-4eb9-854e-9dff638ff534 /dev/vdb
说明：挂载卷时，要指定卷 id，此处要指定卷 volume01 的 id，然后是连接到实例 vm01 的/dev/vdb 上
# 虚拟机卸载卷
nova volume-detach vm01 ead55f47-a0f3-4eb9-854e-9dff638ff534
说明：卸载卷时，请先在操作系统层停止正在使用要卸载的应用，umount 掉，然后再执行 volume-detach
# 删除所选存储卷
openstack volume snapshot delete snap-volume01
openstack volume delete volume01
说明：删除卷要具备 2 个条件，第一个是卷状态是可用(available)或其他而非使用中；第二个就是要删除的卷上
没有快照，如果有要先删除快照。
openstack volume show volume01
# 禁用存储节点
openstack volume service set --disable compute02@lvm cinder-volume
# 启用存储节点
openstack volume service set --enable compute02@lvm cinder-volume

五. 查看实例常用命令及创建云主机删除网络规则

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
# 刷新环境变量
source /etc/keystone/admin-openrc.sh
# 查看计算服务组件状态
openstack compute service list
# 查看已注册的计算节点
openstack compute service list --service nova-compute
/*
# 说明：执行 openstack compute service list --service nova-compute 可能会遇到以下报错：
[23:35:07]The server is currently unavailable. Please try again at a later time.<br /><br />
[23:35:07]The Keystone service is temporarily unavailable.
# 原因是在创建 nova 用户时少执行了一步操作：没有给 nova 用户授予 admin 角色。
openstack role add --project service --user nova admin
# 在增加新的计算节点时，需要在控制器节点手动执行以下命令，用于发现新计算节点
# su -s /bin/sh -c "nova-manage cell_v2 discover_hosts --verbose" nova
# 如果已经配置了 discover_hosts_in_cells_interval = 180，则会周期性注册新增的计算节点，不需要手动执行上述命令
[scheduler]
discover_hosts_in_cells_interval = 180
*/
# 列出 keystone 服务中的 API 端点以验证与 Identity 服务的连接。
openstack catalog list
# 创建指定规格的 flavor
openstack flavor create n1.nano --vcpus 1 --ram 128 --disk 1
# 创建虚拟机实例(建议不要使用default安全组)
openstack server create --flavor n1.nano \
--image cirros-0.4.0-x86_64 \
--nic net-id=public \
--security-group default vm01
# 查看所有实例
openstack server list
# 查看某一个实例的详细信息
openstack server show d032241e-0bed-412c-a901-5a1b824e792f
# 登录实例
virsh console instance-00000001
# 说明：使用 cirros 镜像创建的实例没有 ssh 服务，所以要到对应的计算节点(compute02)上使用 virsh console 命令进行登录
# 说明：使用 virsh console 登录实例后如何退出实例：直接按 Ctrl + ] 组合键
# 关闭实例
openstack server stop vm01
# 启动实例
openstack server start vm01
#删除所选的实例
openstack server delete vm01

fighting!
