ISCSI共享存储构建

ISCSI共享存储搭建

参考：

https://www.jianshu.com/p/32ef947d3f61
https://blog.csdn.net/beeworkshop/article/details/114523270
https://www.cnblogs.com/pengdonglin137/p/17115545.html (主要参考)

环境：服务客户端均为Ubuntu 20.04.3 LTS

节点概览

服务端	客户端
10.0.0.10	10.0.0.11

一. 配置iSCSI服务器端(iSCSI Target)

1.安装软件包

# 测试软件源是否可达
apt-get update -y
# 更新所有软件包(可选)
apt-get upgrade -y
# 安装服务端软件
apt install tgt -y
# 查看软件安装后状态
systemctl start  tgt
systemctl enable tgt

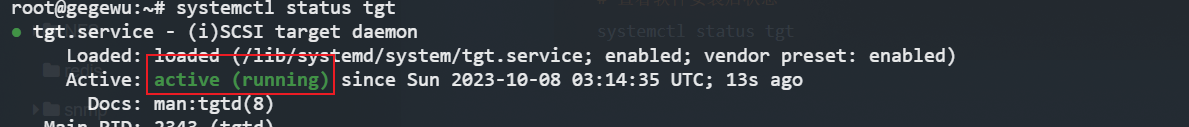

systemctl status tgt

2. 配置

• 配置iSCSI目标 首先，您需要在iSCSI服务器上创建LUN（逻辑单元号）设备。LUN是作为物理SCSI设备一部分的后端存储设备。映射到iSCSI Target的所有LUN实际上都已附加到客户端的操作系统。因此，启动器可以在iSCSI LUN上建立和管理文件系统。

iSCSI有两种命名格式：

• 一种是iqn，
• 一种是EUI
• EUI使用较少， 因为EUI命令不如iqn直观。

iqn的基本格式是：

# iqn基本格式
iqn.<YYYY-MM>.<reversed domain name>:<extra-name>
# 例如可以这样命名
iqn.2015-08.example.com:disk0ics
# 本文档中命名为
iqn.2021-03.bee.com:lun1

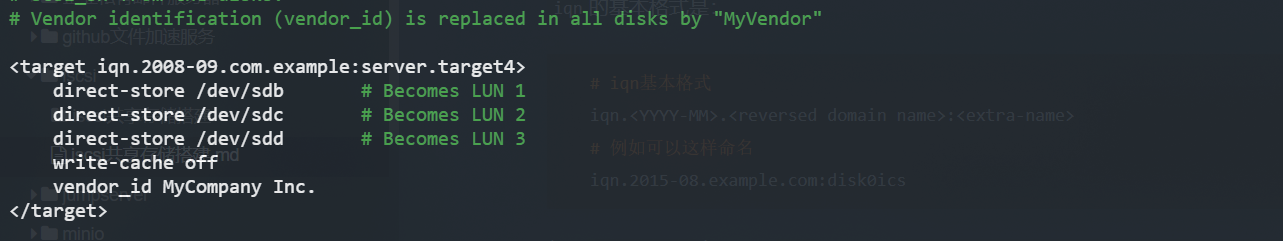

新建iscsi.conf文件定义LUN可以参考 /usr/share/doc/tgt/examples/targets.conf.example

NOTE: 永久共享磁盘backing-store /dev/sdb写入配置文件实现永久共享时出现问题使用tgtadm --mode target --op show查看时共享磁盘未出现 此错误未解决 替代方案为使用命令行的方式指定磁盘sudo tgtadm --lld iscsi --mode logicalunit --op new --tid 1 --lun 1 -b /dev/sdb 但此种重启便失效

# iscsi配置文件
vim /etc/tgt/conf.d/iscsi.conf 或 vim /etc/tgt/targets.conf
# ----------------分割线---------------------
# 定义LUN（逻辑单元号）的名称。
<target iqn.2021-03.bee.com:lun1>
    # 定义了iSCSI Target服务器上存储设备的位置和名称（可以是物理磁盘或者LVM）
    # 注意：使用的存储对象必须是新建的，而不能是在用的。
    backing-store /dev/sdb        # 此配置共享磁盘操作过程中未生效需要使用命令共享一个磁盘
    # 定义iSCSI启动器的IP地址——ACL(即客户端地址)
    initiator-address 10.0.0.11
    # initiator-address 192.168.91.0/24
    # 定义传入的用户名/密码 iscsi-user password
    incominguser test01 123456  (本次未使用此配置)
    # 定义目标将提供给启动器的用户名/密码 iscsi-target secretpass
    outgoinguser test02 654321  (本次未使用此配置)
</target>
# -------------------------------------

上方配置通过命令实现如下(重启失效)

①. 创建target

# 创建target
# 参数
--lld   iscsi 固定参数驱动iscsi
--mode  target 模式target
--op    new    操作new新创建
--tid   1      target id号
--targetname ...target名称
# 执行创建
$ sudo tgtadm --lld iscsi --mode target --op new --tid 1 --targetname iqn.2021-03.bee.com:lun1

效果

②. 绑定initiator name(允许访问的地址)

# 绑定initiator name(允许访问的地址)
sudo tgtadm --lld iscsi --mode target --op bind --tid 1 -I ALL
// 或
sudo tgtadm --lld iscsi --mode target --op bind --tid 1 -I 10.0.0.11

效果

③. 新增逻辑单元（即创建共享磁盘）

• note 使用命令共享磁盘（backing-store /dev/sdb ）
• tid可以理解为target的id, lun可以理解成表示逻辑单元, 一个target下可以有多个逻辑单元.
• 此种重启服务端会失效systemctl restart tgt

# 使用命令共享磁盘
sudo tgtadm --lld iscsi --mode logicalunit --op new --tid 1 --lun 1 -b /dev/sdb

效果

④. 删除逻辑单元命令(共享磁盘)

# 删除逻辑单元命令
sudo tgtadm --lld iscsi --op delete --mode logicalunit --tid 1 --lun 1

3.测试配置文件可用性

# 测试可用性
systemctl restart tgt

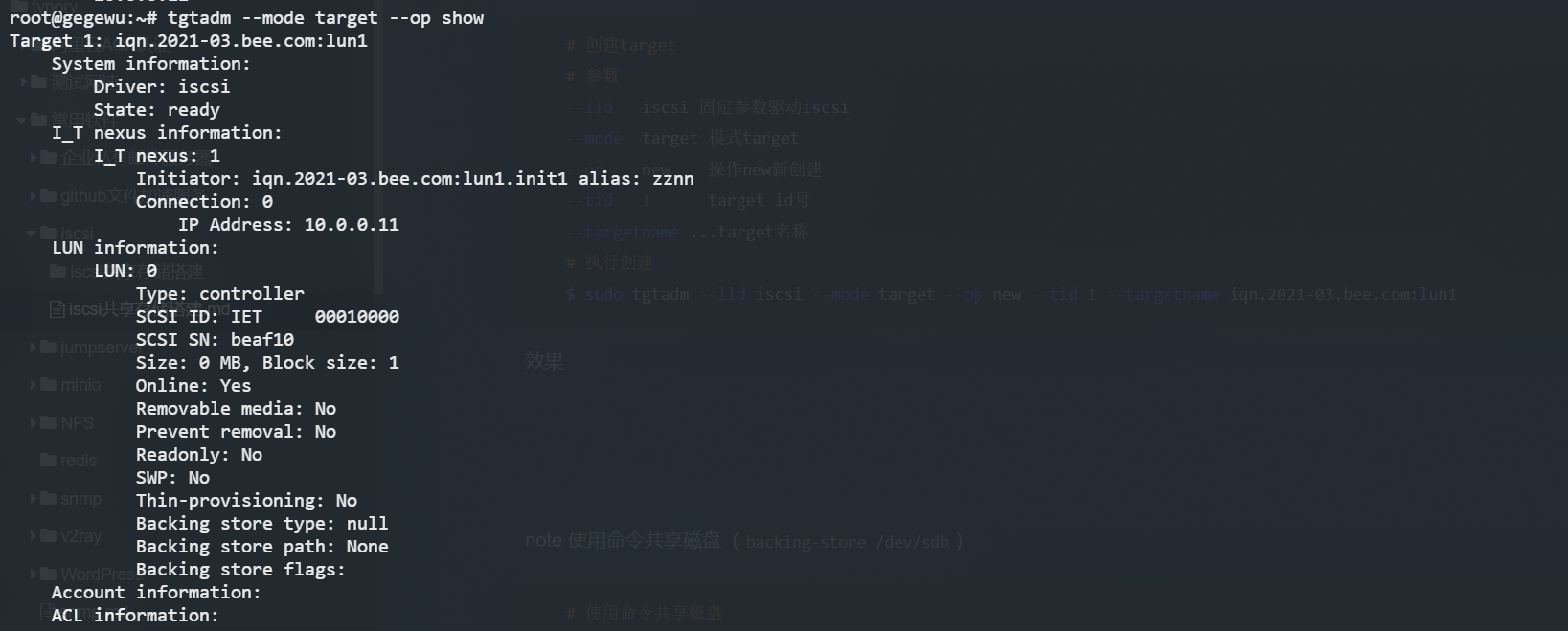

tgtadm --mode target --op show
// 返回
Target 1: iqn.2021-03.bee.com:lun1
    System information:
        Driver: iscsi
        State: ready
    I_T nexus information:
        I_T nexus: 1
            Initiator: iqn.2021-03.bee.com:lun1.init1 alias: zznn
            Connection: 0
                IP Address: 10.0.0.11
    LUN information:
        LUN: 0
            Type: controller
            SCSI ID: IET     00010000
            SCSI SN: beaf10
            Size: 0 MB, Block size: 1
            Online: Yes
            Removable media: No
            Prevent removal: No
            Readonly: No
            SWP: No
            Thin-provisioning: No
            Backing store type: null
            Backing store path: None
            Backing store flags:
        LUN: 1
            Type: disk
            SCSI ID: IET     00010001
            SCSI SN: beaf11
            Size: 5369 MB, Block size: 512
            Online: Yes
            Removable media: No
            Prevent removal: No
            Readonly: No
            SWP: No
            Thin-provisioning: No

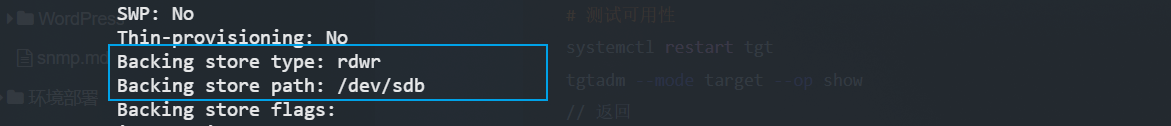

            Backing store type: rdwr
            Backing store path: /dev/sdb
            Backing store flags:
    Account information:
    ACL information:
        10.0.0.11

4.服务端开放3260端口

# 服务端开放3260端口
ufw allow 3260

二. 配置iSCSI客户端(iSCSI Initiator)

1. 安装软件

# 安装客户端软件
apt-get install open-iscsi -y

2. 配置

客户端发现服务端target（安装完open-iscsi之后就执行）

# 客户端发现服务端target
iscsiadm -m discovery -t st -p 10.0.0.10

3. NOTE

• 节点配置文件将存放于目录 /etc/iscsi/nodes/ 中，并且每个LUN都有一个对应的配置目录。
  比如：/etc/iscsi/nodes/iqn.2021-03.bee.com:iscsi.disk0/10.0.0.11,3260,1/default

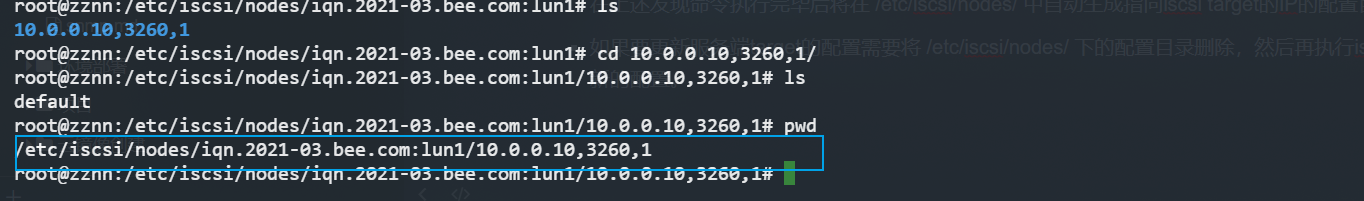

• 本机为：/etc/iscsi/nodes/iqn.2021-03.bee.com:lun1/10.0.0.10,3260,1/default
  在上述发现命令执行完毕后将在 /etc/iscsi/nodes/ 中自动生成指向iscsi target的IP的配置目录。
• 如果要更新服务端target的配置需要将 /etc/iscsi/nodes/ 下的配置目录删除，然后再执行iscsiadm -m discovery … 发现命令，以生成新的配置。

4. 添加iSCSI Target LUN名称

NOTE:

• iqn.2021-03.bee.com:lun1 为服务端共享磁盘逻辑单元设定的名称
• .init1此后缀可自定义

# 添加iSCSI Target LUN名称
# 注意InitiatorName只能有一个。主要用于标识Initiator，与target无关。
vim /etc/iscsi/initiatorname.iscsi
InitiatorName=iqn.2021-03.bee.com:lun1.init1

5.定义Initiator对应iscsi target的CHAP认证信息（可选）

# 定义Initiator对应iscsi target的CHAP认证信息（可选）
vim /etc/iscsi/iscsid.conf
# ----------------------------
# 修改以下信息 (本次未使用此配置)
node.session.auth.authmethod = CHAP
node.session.auth.username = test01     # incominguser
node.session.auth.password = 123456     # incominguser
node.session.auth.username_in = test02  # outgoinguser
node.session.auth.password_in = 654321  # outgoinguser
node.startup = automatic                # 开机自动登陆iscsi target（必选）

// 或通过命令修改
iscsiadm -m node -T iqn.2021-03.bee.com:lun1 -p 10.0.0.10:3260 --op update -n node.session.auth.authmethod -v CHAP
iscsiadm -m node -T iqn.2021-03.bee.com:lun1 -p 10.0.0.10:3260 --op update -n node.startup -v automatic

三. 测试结果

# 这里会自动登陆iscsi target（更新配置时的出错考虑删除/etc/iscsi/nodes下的配置文件夹），完了使用iscsiadm -m node -o show 查看生成的配置。
systemctl restart open-iscsi iscsid

# 查看iSCSI Initiator工作状态
systemctl status open-iscsi
iscsiadm -m session -o show

# 发现iscsi target
iscsiadm -m discovery -t sendtargets -p 10.0.0.10
或者
iscsiadm -m node --login

# 登陆iscsi target

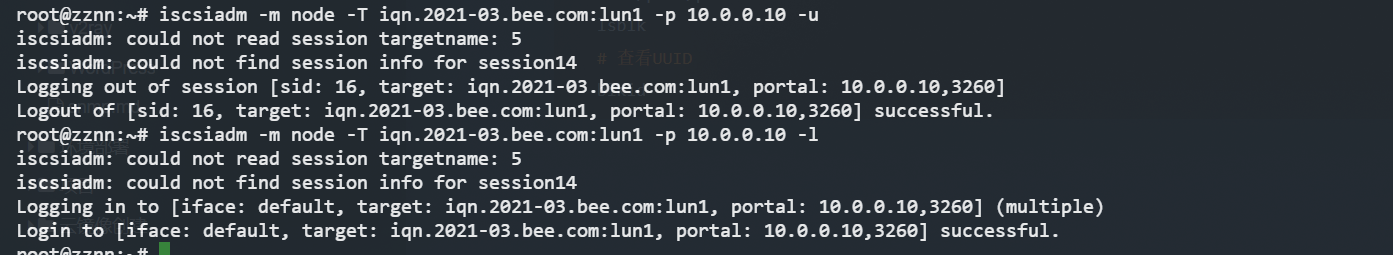

iscsiadm -m node -T iqn.2021-03.bee.com:lun1 -p 10.0.0.10 -l

# 登出iscsi target
iscsiadm -m node -T iqn.2021-03.bee.com:lun1 -p 10.0.0.10 -u

# 查看LUN设备
fdisk -l
cat /proc/partitions

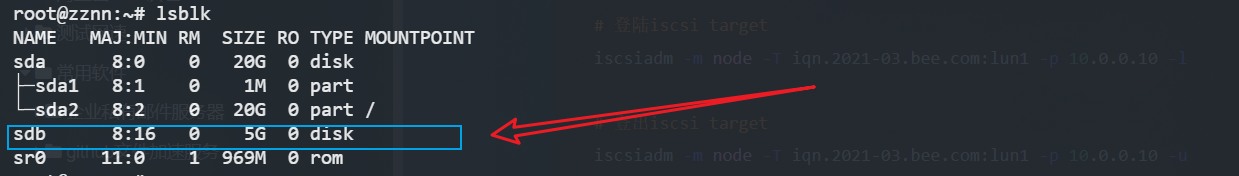

lsblk
# 查看UUID
blkid

效果：

结语fighting!
